鈦法蘭
鈦法蘭是利用有色金屬鈦或鈦合金制作的一種使管子與管子相互連接的零件,連接于管端。鈦法蘭上有孔眼,螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭管件(flanged pipe fittings)指帶有法蘭(突緣或接盤)的管件。
它可由澆鑄而成,也可由螺紋連接或焊接構成。法蘭聯接(flange,joint)由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間,擰緊螺母后,墊片表面上的比壓達到一定數值后產生變形,并填滿密封面上凹凸不平處,使聯接嚴密不漏。

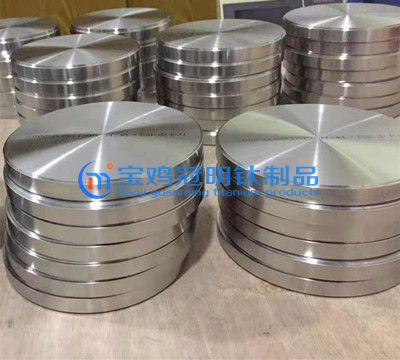

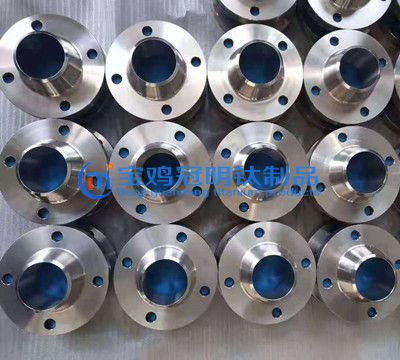

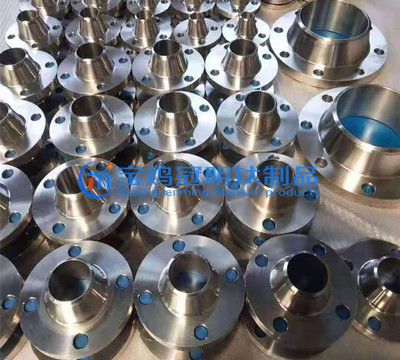

分類: 帶頸對焊法蘭,帶頸平焊法蘭,板式平焊法蘭,盲板法蘭
標準: 美標,德標,日標,國標,英標等
日標1K,2K,5K,10K,16K,20K,30K,40K,63K ;
英標PN6,PN10,PN16,PN25,PN40
美標Class 75, Class 150, Class 300, Class 600, Class 900, Class 1500, Class 250
德標PN 6,PN 10,PN 16,PN 25,PN 40,PN 64,PN 100
表面處理:透明防銹油,防銹清漆,熱鍍鋅,冷鍍鋅,3PE涂層,環氧涂層
鈦法蘭分類:
按連接部件:鈦法蘭聯接是一種可拆聯接。按所聯接的部件可分為容器鈦法蘭及管鈦法蘭。
按結構形式:按結構型式分,有整體鈦法蘭、對焊鈦法蘭、活套鈦法蘭和螺紋鈦法蘭。
鈦法蘭牌號:TA0,TA1,TA2,TA3,TA4,TA5,TA6,TA7,TA9,TA10,TC1,TC2,TC3,TC4,TC6,TC11,Grade1 Grade2 Grade5 Grade7 Grade9 Grade12Ti6AL4V ELI,Ti6AL7Nb,Ti13Nb13Zr,Ti1533 。
鈦法蘭供貨狀態: R or M
鈦法蘭生產標準
國標 | GB/T9112-2000(GB9113·1-2000~GB9123·4-2000) |
美標 | ANSI B16.5 Class150、300、600、900、1500、2500(WN、SO、BL、TH、LJ、SW)ANSI B16.47,ANSI B16.48 |
德標 | DIN2573、2572、2631、2576、2632、2633、2543、2634、2545(PL、SO、WN、BL、TH) |
日標 | JIS 5K、10K、16K、20K(SOP、SOH、LJ、TR、WN、TH、SW、BL A型,B型,C型) |
化工部標準 | HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-97系列、HG20615-97系列、HG/T20592-2009 |
機械部標準 | JB81-59~JB86-59、JB/T79-94~JB/T86-94、JB/T74-1994 |
壓力容器標準 | JB1157-82~JB1160-82、JB4700-2000~JB4707-2000 |
船標 | GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89 |
歐洲標準 | EN1092-1 |
